یکی از ویژگی های ساختمان های مدرن امروزه بهره گیری از شیشه در فضاهای مختلف آن می باشد، با استفاده از این متریال علاوه بر سادگی می توان زیبایی را در محیط ساختمان افزایش داد. علاوه بر این امروزه با پیشرفت در تولید شیشه و مدل های متنوع آن می توان تنوع زیادی در دکوراسیون و یا دیگر مصارف ساختمانی داشت. نرده شیشه ای فیکس پوینت یکی از انواع سازه های شیشه ایست که در بسیاری از ساختمان های اداری و تجاری و برخی منازل استفاده می شود، که در ادامه این مطلب به معرفی آن خواهیم پرداخت. بهره گیری از نرده شیشه ای که با نام هندریل شیشه ای هم شناخته می شود یکی از کاربردهای امروزی شیشه در ساختمان های مدرن می باشد، اما این مدل از نرده ها را می توان بر اساس نیاز با مدل های مختلفی اجرا نمود. از جمله مهم ترین انواع نرده شیشه ای می توان به سه نوع نرده شیشه ای دفنی، فیکس پوینت و یو چنل اشاره نمود.
همین حالا با کارشناسان ترنج گلس تماس بگیرید تا بهترین مدل درب اتوماتیک شیشهای را برای پروژه شما پیشنهاد دهیم+نصب و اجرای عالی با تضمین کیفیت.

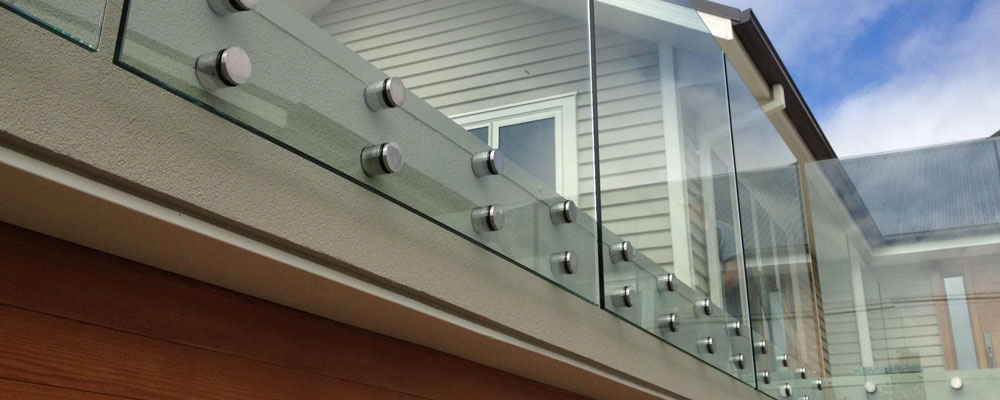

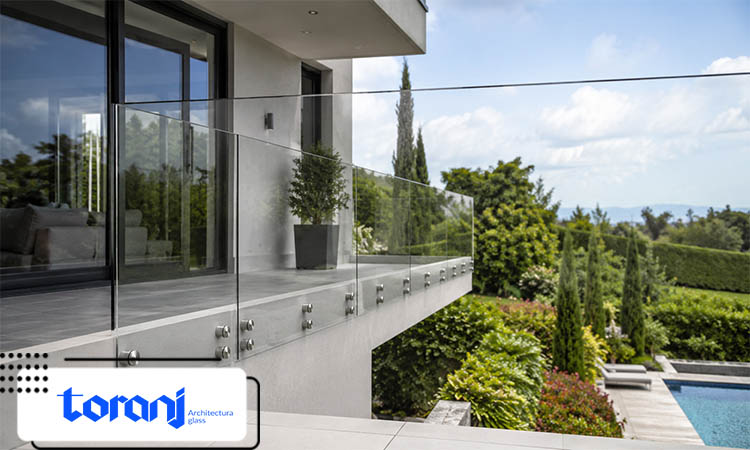

نرده شیشه ای فیکس پوینت که با نام نرده شیشه ای دکمه ای نیز شناخته می شود، یکی از سیستم های مدرن اجرای هندریل و جان پناه شیشه ای است. در این مدل، پنل های شیشه ای با استفاده از بست های فلزی نقطه ای به بدنه پله، لبه دال، دیوار بتنی یا سازه فلزی متصل می شوند. این بست ها شیشه را بدون نیاز به پایه های عمودی متعدد مهار می کنند و ظاهری ساده، منظم و یکپارچه به نرده می دهند. اصطلاح دکمه ای به دلیل شکل ظاهری اتصالات این سیستم به کار می رود. فیکس پوینت ها مانند دکمه های فلزی روی سطح شیشه دیده می شوند و از طریق سوراخ های ایجاد شده در شیشه، پنل را به زیرسازی متصل می کنند. این اتصالات معمولا از استیل مقاوم در برابر خوردگی یا آلومینیوم مناسب تولید می شوند و نوع، قطر، ضخامت و تعداد آنها باید با توجه به وزن شیشه، ابعاد پنل، محل نصب و وضعیت سازه انتخاب شود.

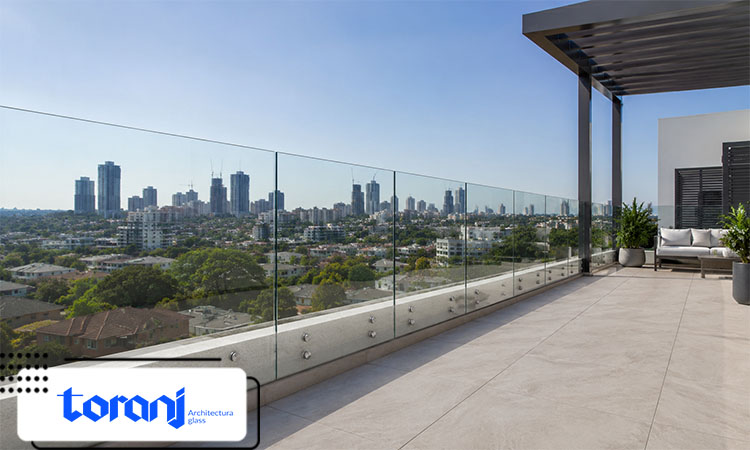

در نرده شیشه ای فیکس پوینت بخش عمده سطح شیشه بدون قاب و پروفیل باقی می ماند. به همین دلیل، دید محیط کمتر محدود می شود و نور طبیعی نیز به راحتی میان فضاهای مختلف عبور می کند. این ویژگی باعث شده است این مدل برای راه پله، تراس، بالکن، لابی، فروشگاه، هتل، ویلا و ساختمان های تجاری یا مسکونی گزینه مناسبی باشد. اتصالات این نرده معمولا در بخش کناری یا پایین پنل ها قرار می گیرند و فضای مفید کف را کمتر اشغال می کنند. به همین دلیل می توان از آن در راه پله های کم عرض، تراس ها و فضاهایی که حفظ منظره اهمیت دارد استفاده کرد. البته ساده بودن ظاهر این سیستم به معنی ساده بودن تمام مراحل نصب نیست و سوراخ کاری شیشه، تراز کردن اتصالات و اجرای زیرسازی باید با دقت بالا انجام شود. هزینه اجرای نرده شیشه ای فیکس پوینت در بعضی پروژه ها می تواند نسبت به سیستم های دارای پروفیل ممتد مانند نرده شیشه ای یو چنل کمتر باشد. با این حال، قیمت نهایی به نوع و ضخامت شیشه، تعداد فیکس پوینت ها، جنس یراق آلات، متراژ پروژه، وضعیت زیرسازی و محل نصب بستگی دارد و نمی توان یک قیمت ثابت برای تمام پروژه ها تعیین کرد. این سیستم برای فضاهای داخلی و خارجی قابل استفاده است، اما در محیط های باز باید عواملی مانند بار باد، رطوبت، تغییرات دما و احتمال خوردگی یراق آلات بررسی شوند. استفاده از شیشه مناسب، اتصالات استاندارد و زیرسازی مقاوم، نقش مهمی در عملکرد و ایمنی نرده دارد. پیش از انتخاب این مدل، بهتر است علاوه بر مزایا با معایب نرده شیشه ای نیز آشنا شوید تا بتوانید بر اساس شرایط ساختمان و نیاز پروژه تصمیم دقیق تری بگیرید. در مجموع، نرده شیشه ای فیکس پوینت با حداقل اتصالات قابل مشاهده، پنل های شیشه ای بزرگ و حفظ دید محیط، جلوه ای مدرن و شفاف ایجاد می کند. کیفیت نهایی این نرده به محاسبات صحیح، انتخاب شیشه مناسب، مقاومت زیرکار، کیفیت اتصالات و اجرای تخصصی وابسته است.
در هندریل شیشه ای فیکس پوینت، شیشه به وسیله بست های نقطه ای که معمولا از استیل مقاوم در برابر خوردگی یا آلومینیوم مناسب تولید می شوند، از کنار به سازه متصل می شود. این اتصالات در بازار با نام فیکس پوینت، استند آف یا اتصال دکمه ای نیز شناخته می شوند و از بدنه اصلی، فاصله دهنده، واشر محافظ و درپوش تشکیل می شوند.
استفاده از واشرهای مناسب میان فلز و شیشه اهمیت زیادی دارد، زیرا تماس مستقیم فلز با شیشه می تواند تنش موضعی ایجاد کند. قطر اتصال، طول فاصله دهنده، ضخامت بدنه و جنس یراق باید با توجه به وزن پنل، ابعاد شیشه، تعداد نقاط مهار، جنس زیرکار و شرایط محیطی انتخاب شود. بنابراین بازه هایی مانند ۱۰ تا ۱۰۰ میلی متر برای ابعاد بعضی قطعات فیکس پوینت صرفا گزینه های تولیدی هستند و به معنی مناسب بودن همه آنها برای هر پروژه نیستند.
شیشه مورد استفاده می تواند از نوع سکوریت، لمینت یا لمینت سکوریت باشد. برای جان پناه هایی که نقش حفاظ سقوط دارند، انتخاب شیشه لمینت ایمنی بیشتری ایجاد می کند؛ زیرا در صورت شکست، لایه میانی به نگه داشتن قطعات شیشه کمک می کند. ضخامت های ۱۰، ۱۲، ۱۳.۵، ۱۷.۵ و ۲۱.۵ میلی متر در پروژه های مختلف دیده می شوند، اما ضخامت نهایی باید بر اساس محاسبات سازه ای و مشخصات واقعی پروژه تعیین شود.
این سیستم از نظر بصری با سایر سازه های شفاف ساختمان هماهنگ است و می توان آن را در کنار درب شیشه ای، پارتیشن شیشه ای یا پله شیشه ای اجرا کرد. نتیجه نهایی، در صورت طراحی و نصب اصولی، سطحی یکپارچه و کم جزئیات ایجاد می کند که برای فضاهای مدرن مناسب است.

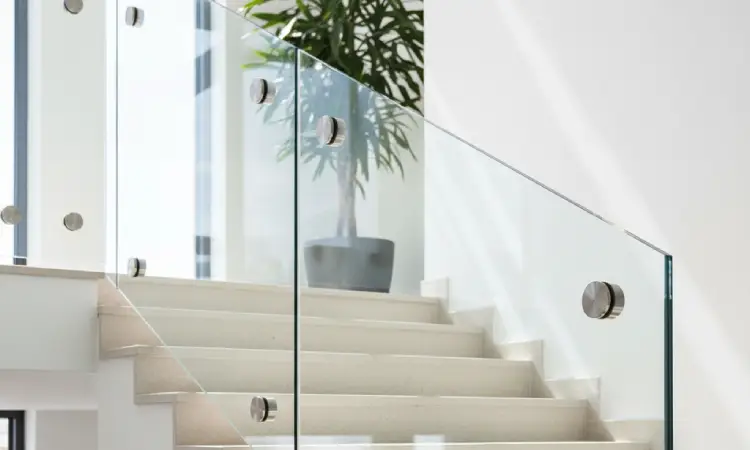

نرده شیشه ای فیکس پوینت در محل هایی کاربرد دارد که علاوه بر ایجاد مانع محافظ، حفظ نور، دید و پیوستگی بصری اهمیت دارد. اتصال جانبی شیشه به لبه پله یا دال باعث می شود سطح مفید مسیر رفت و آمد کمتر اشغال شود و ظاهر لبه سازه نیز منظم تر باقی بماند.

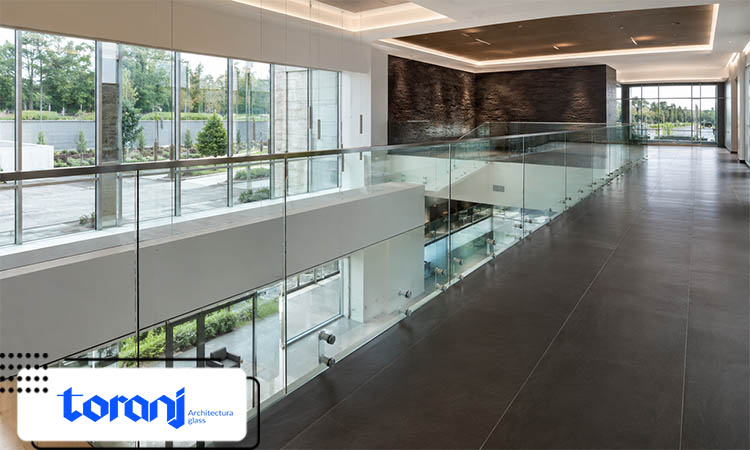

در پروژه های تجاری، این سیستم می تواند با ویترین، نمای شیشه ای و درب شیشه ای اتوماتیک هماهنگ شود و هویت بصری یکدستی به ورودی و فضای داخلی بدهد. در ساختمان های مسکونی نیز برای راه پله، بالکن و تراس قابل استفاده است، به شرط آنکه زیرسازی و ارتفاع حفاظ با ضوابط پروژه مطابقت داشته باشد.
در محیط استخر، فضای ساحلی یا مناطق دارای رطوبت بالا، انتخاب گرید مناسب استیل و توجه به شستشو و نگهداری اتصالات ضروری است. همچنین در فضاهای باز باید اثر باد، بارهای جانبی، اختلاف دما، شرایط اقلیمی و احتمال ضربه در طراحی لحاظ شود.
مهم ترین مزیت نرده شیشه ای فیکس پوینت، حفظ دید پیوسته و کاهش حضور اجزای فلزی در نمای کار است. پنل های شفاف اجازه می دهند نور طبیعی میان طبقات و فضاهای مجاور حرکت کند و محیط کوچک تر یا بسته به نظر نرسد. این ویژگی در راه پله های کم عرض، لابی، فروشگاه و بالکن دارای منظره ارزش بیشتری دارد.
به دلیل اتصال شیشه از کنار، معمولا پروفیل ممتد در کف دیده نمی شود و سطح کف ساده تر باقی می ماند. این ویژگی امکان هماهنگی هندریل با کف سنگی، چوبی یا سرامیکی و همچنین سازه هایی مانند درب شیشه ای لولایی را افزایش می دهد.
سطح صاف شیشه نسبت به نرده های دارای شبکه و جزئیات زیاد، نظافت ساده تری دارد و معمولا با شوینده مناسب شیشه و دستمال نرم تمیز می شود. اتصالات با کیفیت نیز در صورت انتخاب صحیح جنس و نگهداری دوره ای، در برابر رطوبت و خوردگی عملکرد مناسبی خواهند داشت.

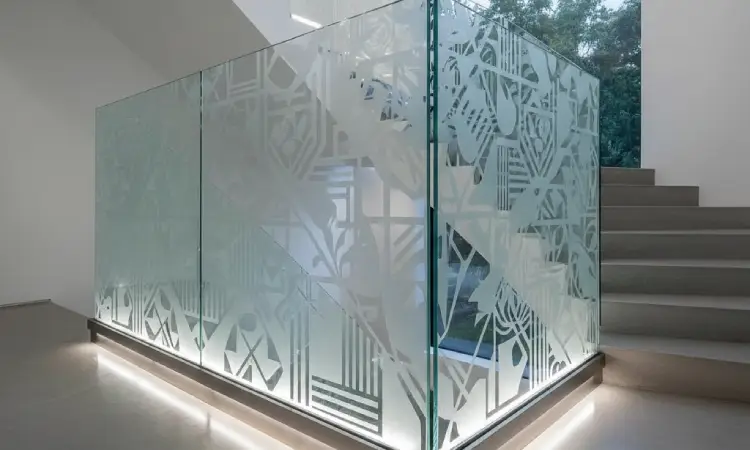

تنوع در انتخاب شیشه شفاف، مات، رنگی یا دکوراتیو به طراح اجازه می دهد میزان دید و حریم خصوصی را کنترل کند. با این حال، ظاهر مینیمال نباید باعث نادیده گرفتن الزامات سازه ای شود؛ زیرا ایمنی این سیستم به عملکرد هم زمان شیشه، اتصالات، انکرها و بستر نصب وابسته است.
پیش از سفارش شیشه باید محل نصب با ابزار دقیق برداشت شود و وضعیت لبه دال، دیوار، شمشیری پله یا سازه فلزی بررسی گردد. زیرکار باید توان تحمل بارهای وارد بر جان پناه را داشته باشد. نصب اتصال روی آجر توخالی، سنگ نما یا پوشش نازک بدون دسترسی به عضو سازه ای، راهکار مطمئنی برای مهار نرده نیست.
محل سوراخ های شیشه باید پیش از عملیات سکوریت مشخص شود، زیرا شیشه سکوریت پس از تولید قابلیت سوراخ کاری یا برش مجدد ندارد. فاصله سوراخ تا لبه شیشه، قطر سوراخ، تعداد اتصالات و فاصله میان آنها باید مطابق نقشه اجرایی و محدودیت های ساخت شیشه تعیین شود تا از تمرکز تنش و شکست زودهنگام جلوگیری شود.
تراز بودن فیکس پوینت ها، استفاده از واشر سالم، کنترل گشتاور بستن اتصالات و جلوگیری از تماس فلز با لبه شیشه از مراحل حساس نصب هستند. پیچ بیش از حد محکم می تواند به شیشه فشار موضعی وارد کند و پیچ شل نیز باعث حرکت پنل، لرزش یا ایجاد صدای اضافی می شود.
ارتفاع نهایی جان پناه در بعضی پروژه ها برای فضای داخلی حدود ۹۰۰ میلی متر و برای فضای باز حدود ۱۱۰۰ میلی متر در نظر گرفته می شود، اما این اعداد قاعده ثابت برای همه ساختمان ها نیستند. ارتفاع، ضخامت و ابعاد پنل، قطر فیکس پوینت، تعداد اتصال، نوع انکر و نیاز به دست انداز بالایی باید بر اساس کاربری، ارتفاع سقوط، بار باد، شرایط زیرسازی، مقررات محلی و محاسبات مهندس طراح نهایی شوند.
پس از نصب نیز باید شیشه از نظر لب پریدگی، ترک، تماس ناخواسته با فلز و حرکت غیرعادی بررسی شود. بازدید دوره ای اتصالات، کنترل شل شدگی پیچ ها و پاک کردن رسوبات محیطی می تواند به حفظ ظاهر و عملکرد نرده شیشه ای نقطه ای کمک کند.
| معیار بررسی | گزینه یا بازه رایج | نکته مهم در انتخاب |
|---|---|---|
| نوع شیشه | سکوریت، لمینت یا لمینت سکوریت | برای جان پناه و نقاط دارای خطر سقوط، شیشه لمینت معمولا انتخاب مناسب تری برای نگهداری قطعات پس از شکست است. |
| ضخامت شیشه | نمونه های ۱۰، ۱۲، ۱۳.۵، ۱۷.۵ و ۲۱.۵ میلی متر | ضخامت باید با توجه به ابعاد پنل، نوع شیشه، بار جانبی، ارتفاع و فاصله اتصالات محاسبه شود. |
| جنس اتصال | استیل مقاوم در برابر خوردگی یا آلومینیوم مناسب | شرایط رطوبت، محیط استخر، فضای ساحلی و تماس با مواد شوینده در انتخاب جنس موثر است. |
| محل نصب | راه پله، تراس، بالکن، لابی، فروشگاه و استخر | هر محل نصب بارگذاری، ارتفاع حفاظ و شرایط زیرسازی متفاوتی دارد. |
| نوع زیرسازی | بتن مسلح یا سازه فلزی تقویت شده | اتصال باید به عضو سازه ای مطمئن انجام شود و نوع انکر بر اساس جنس و مقاومت زیرکار انتخاب گردد. |
| میزان دید | زیاد و با کمترین مانع بصری | شیشه شفاف دید کامل تری می دهد و شیشه مات یا طرح دار حریم خصوصی بیشتری ایجاد می کند. |
| نگهداری | نظافت شیشه و بازدید دوره ای اتصالات | رسوبات، آلودگی، شل شدگی پیچ ها و آسیب واشرها باید در بازدیدهای دوره ای کنترل شوند. |
| ارتفاع نهایی | بر اساس محل و ضوابط پروژه | مقادیر رایج مانند ۹۰۰ یا ۱۱۰۰ میلی متر فقط پس از بررسی مقررات و شرایط واقعی قابل تایید هستند. |
با اینکه نصب و اجرای نرده شیشه ای فیکس پوینت ساده تر از سایر مدل ها می باشد، اما انجام این کار نیازمند کمک گرفتن از متخصصین این زمینه دارد و سوراخ هایی که برای اتصال شیشه به دیوار می بایست بر روی شیشه و دیوار انجام گیرد نیاز به محاسبات دقیق دارد. چنانچه محاسبات این کار به درستی انجام نشود نصب نرده شیشه ای را با مشکل روبه رو خواهد ساخت. به همین دلیل بهره گیری از متخصصین برای تولید و نصب نرده شیشه ای فیکس پوینت جزء ضروری ترین نکات در این زمینه می باشد.
برای نصب نرده شیشه ای فیکس پوینت ابتدا محل ایجاد اتصال بر روی دیوار به جهت اتصال نرده به بدنه محاسبه شده و بر اساس آن قطعات شیشه سکوریت در کارخانه پیش از انجام مرحله سکوریت کردن سوراخ های مورد نیاز در آن ها ایجاد می گردد. تعداد اتصالات و سوراخ ها بستگی به تعداد و اندازه شیشه ها دارد. در مرحله بعد فیکس پوینت ها در سوراخ های ایجاد شده قرار گرفته و در دل دیوار نصب و محکم می شوند. سپس شیشه ها از قسمت سوراخ ها در فیکس پوینت قرار گرفته و در قسمت جلوی آن درپوش یا اتصال دکمه ای شکل به منظور محکم شدن شیشه و چفت شدن آن با فیکس پوینت بسته می شود.
برای اطلاع از آخرین مدل ها و قیمت نرده شیشه ای فیکس پوینت می توانید با کارشناسان شرکت شیشه ترنجدر ارتباط باشید. برای محاسبه قیمت نرده فیکس پوینت می بایست متراژ شیشه مورد استفاده و اتصالات برآورد شود، همچنین تعداد اتصالات نقش مهمی در هزینه ها دارند.
