یکی از خدمات ارائه شده توسط شرکت ترنج آذین تولید نمای شیشه ای ساختمان ها در انواع و اقسام مختلف می باشد. امروزه کاربرد نمای شیشه ای در ساختمان ها پیش از پیش افزایش یافته و طراحان در صدد طراحی نمای ساختمان ها با استفاده از شیشه هستند. اما نماهای شیشه ای دارای انواع مختلفی می باشد که یکی از پرطرفدارترین انواع آن که در بسیاری از نما ها دیده اید نمای شیشه ای اسپایدر می باشد.
پیش از آن که با نمای شیشه ای اسپایدر آشنا شوید پیشنهاد می کنیم به قسمت محصولات و شیشه سکوریت مراجعه کرده تا با این مدل از شیشه بیشتر آشنا شوید. با پیشرفتی که سال ها در زمینه تولید شیشه به دست آمده است امروزه می توان در بسیاری از فضاها از انواع مدل های شیشه استفاده نمود. تولید شیشه سکوریت یکی از پیشرفت هایی است که انقلابی را در صنعت تولید شیشه به وجود آورد و امروزه می توان در بسیاری از فضاها وجود آن را مشاهده نمود . این نوع از شیشه ها بدلیل روند متفاوتی که در تولید دارند از مقاومت بسیار بالایی در برابر فشار ، ضربه و حرارت برخوردار هستند که اصلی ترین گزینه برای ساخت نمای شیشه ای محسوب می شوند.
نمای شیشه ای اسپایدر چیست؟
استفاده از شیشه در معماری از گذشته مورد توجه بوده است و بسیاری از ساختمان های شاخص در دنیا که در گذشته ساخته شده است از نمای شیشه ای بهره برده اند. حال امروزه با استفاده از تکنیک های مدرن و جدید می توان از این مدل نما استفاده کرد تا جذابیت ساختمان را دو چندان نمود. با استفاده از نمای شیشه ای علاوه بر افزایش زیبایی ، از نظر عملکرد نیز مورد اهمیت واقع خواهد شد.

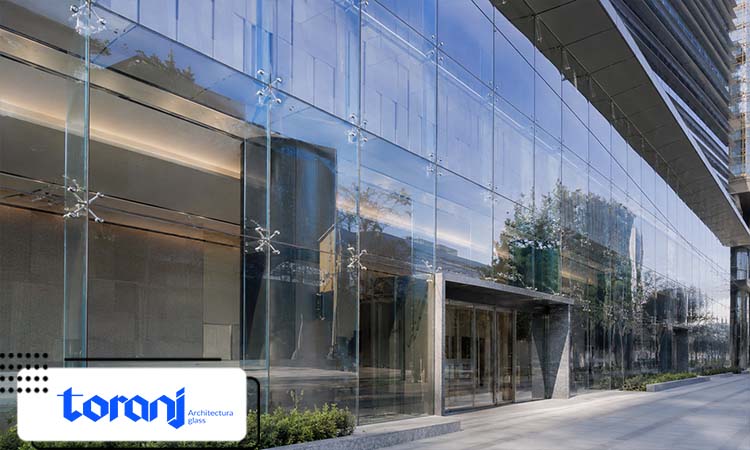

نمای اسپایدر نوعی از نمای شیشه ای است که در آن شیشه به وسیله ی اتصالات نقطه ای به ستون ها متصل میشوند که این ستون ها می تواند از فلزات یا کابل های کششی و یا خود شیشه باشد.این نوع نما بیشتر در نماهای ساختمان های تجاری و اداری کاربرد دارد و به جای محافظ دیواری مورد استفاده قرار می گیرند.از لحاظ ایمنی این نوع نما ضد زلزله می باشد و تمامی بارهای باد و طوفان و باران محاسبه می شوند و سپس نسبت به سازه و ارتفاع متریال گوناگون از فلزات و شیشه طراحی و اجرا می شوند.
نمای شیشه ای اسپایدر یکی از زیبا ترین و جذاب ترین انواع این نوع نما می باشد که علاوه بر زیبایی نقش جدا کنندگی فضای داخلی از خارجی را ایفا می نماید که می توان از آن به عنوان وسیله ای برای انتقال نور به داخل ساختمان استفاده نمود. به دلیل یراق آلات و اتصالاتی که در این نوع نما وجود دارد و شباهتی که به تار عنکبوت دارند این نام را برای نمای شیشه ای با این سبک قرار داده اند. جنس اتصالات از فولاد ضد زنگ بوده که می تواند مقاومت بالایی در برابر رطوبت داشته باشد.
با استفاده از این نوع اتصال فریم های شیشه ها حذف و یا در کمترین تعداد هستند که سبب افزایش دید به بیرون فضا می شود. همچنین اتصالات به صورتی است که هر وجه شیشه را به صورت خاصی در بر گرفته و این مجموعه را در کنار هم محکم می نماید. شیشه سکوریت یا شیشه نشکن به کار رفته در نمای شیشه ای از ضخامت 10 الی 12 سانتی متر برخوردار می باشد که با استفاده از آن می توان مقاومت نما را در برابر ضربه ، فشار و یا طوفان به حداکثر رسانید. علاوه بر این شیشه سکوریت عایق مناسبی برای صدا و حرارت است که جز مهم ترین مزیت های این شیشه برای استفاده در نماهای شیشه ای می باشد. همچنین از شیشه لمینت برای مقاومت بیشتر در این نوع نما استفاده می شود.
اجزای نمای شیشه ای اسپایدر
نماي شيشه اي اسپايدر يکي از مدرن ترين و شفاف ترين انواع نماهاي تمام شيشه اي است که در پروژه هاي اداري، تجاري و ساختمان هاي لوکس استفاده ميشود. اين سيستم به دليل حذف فريم و اتصال مستقيم شيشه ها با يراق الات مخصوص، ظاهري بسيار مينيمال و يکدست ايجاد ميکند. براي شناخت بهتر اين سيستم لازم است اجزاي اصلي آن را بررسي کنيم.
شيشه اسپايدر
شيشه مورد استفاده در نماي اسپايدر بايد بالاترين سطح مقاومت و ايمني را داشته باشد، چون بدون فريم نصب ميشود و تمام فشارها مستقيما به آن وارد ميشود. معمولا از دو مدل شيشه استفاده ميشود:
- شيشه سکوريت: مقاوم در برابر ضربه و حرارت و مناسب براي دهانه هاي کوچکتر.
- شيشه لمينت سکوريت: داراي لايه مياني PVB يا SGP براي افزايش ايمني. در زمان شکستگي ريزش نميکند و براي ارتفاع بالا بهترين انتخاب است.
ضخامت شيشه بسته به ابعاد دهانه، موقعيت ساختمان و ميزان فشار باد انتخاب ميشود. شيشه هاي اسپايدر با دستگاه CNC سوراخکاري ميشوند تا اتصالات روتل بدون تنش و کاملا دقيق نصب شوند.
سازه پشتيبان
چون شيشه در اين سيستم فريم ندارد، بار باد و وزن شيشه بايد به وسيله سازه پشتيبان منتقل شود. اين سازه در واقع ستون اصلي مقاومت نما است. انواع سازه پشتيبان شامل:
- لوله يا پروفيل استيل: رايج ترين و مقاوم ترين گزينه با ظاهر زيبا.
- کابل يا سيستم کابلي (Cable Net): بسيار مدرن، سبک و مناسب فضاهاي نمايشي و دهانه هاي وسيع.
- فريم خرپايي يا تير فلزي قوي: براي پروژه هايي که نياز به استحکام فوق العاده دارند.
انتخاب نوع سازه پشتيبان به طرح معماري، ابعاد دهانه و شرايط بارگذاري بستگي دارد.

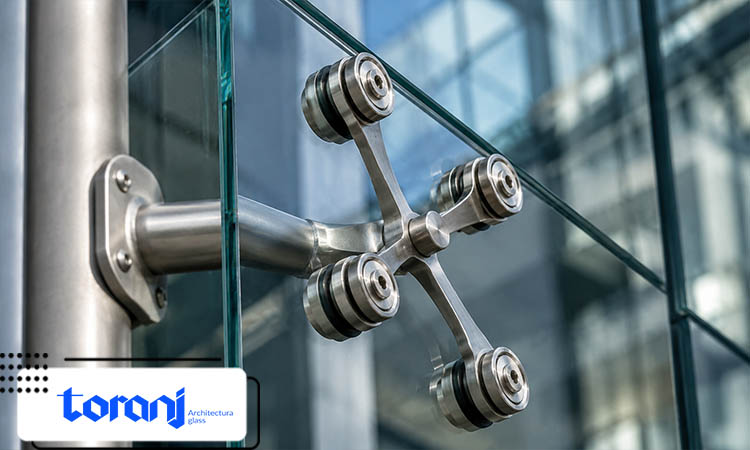

يراق الات و اتصالات (روتل، پنجه اسپايدر، کانکتور)
يکي از مهم ترين بخش هاي نماي اسپايدر، يراق الات مخصوص آن است که وظيفه تحمل بار، اتصال شيشه ها و حفظ ايمني نما را بر عهده دارد. معمولا اين قطعات از استيل ضد زنگ با گريد 304 يا 316 ساخته ميشوند.
- روتل
قطعه اصلي اتصال شيشه به سازه است. روتل تنش ها را توزيع ميکند و در سوراخ هاي شيشه قرار ميگيرد. انواع تک محوره و دو محوره دارد.
- پنجه اسپايدر
بازوي نگه دارنده روتل ها است. در مدل هاي دو شاخه، سه شاخه و چهار شاخه توليد ميشود و امکان اتصال چند شيشه را فراهم ميکند.
- کانکتور
وظيفه اتصال پنجه و روتل به سازه پشتيبان را دارد و بايد بسيار مقاوم و دقيق باشد تا هيچ لقي يا لرزش ناخواسته در نما ايجاد نشود.
استفاده از يراق الات با کيفيت و استاندارد، عمر مفيد نما را افزايش مي دهد و از مشکلاتي مانند شکست شيشه يا نفوذ باد و آب جلوگيري ميکند.
انواع نمای اسپایدر
نماي اسپايپر يکي از مدرن ترين سيستم هاي شيشه اي است که با حذف فريم، بهترين شفافيت بصري را ايجاد ميکند. اين نما بر اساس نوع سازه پشتيبان به چند مدل مختلف تقسيم ميشود که هرکدام ويژگي ها و کاربردهاي مخصوص به خود را دارند.
نماي اسپايپر لوله اي يا خرپايي
رایج ترين نوع نماي اسپايپر، مدل لوله اي يا خرپايي است. در اين سيستم از لوله هاي استيل يا سازه هاي خرپايي به عنوان ستون و تير استفاده ميشود و پنجه هاي اسپايپر روي همين سازه نصب ميشوند. مقاومت بالا، امکان اجرا در دهانه هاي بزرگ و ظاهر مدرن از مهم ترين ويژگي هاي اين نوع نما است. اين مدل معمولا براي نماي برج ها، فروشگاه ها و مراکز تجاري انتخاب ميشود، چون هم زيبايي بالايي دارد و هم تحمل فشار باد و بارهاي محيطي آن مناسب است.
نماي اسپايپر کابلي يا کششي
نماي اسپايپر کابلي با استفاده از کابل هاي فولادي کشيده شده طراحي ميشود و به همين دليل يکي از شفاف ترين و سبک ترين ساختارهاي شيشه اي به شمار ميرود. در اين سيستم تقريبا هيچ سازه حجيمي ديده نميشود و بارهاي وارد شده توسط کابل ها جذب ميشوند. اين مدل براي فضاهاي بزرگ و لوکسي مثل ورودي هتل ها، لابي برج ها، فرودگاه ها و سالن هاي نمايشي انتخاب ايده آل است. نماي کابلي ظاهر بسيار مدرن و مخفي دارد، اما اجراي آن نياز به محاسبات مهندسي دقيق و تجهيزات کاملا استاندارد دارد.
نماي اسپايپر فين گلس (Fin Glass)
در اين مدل، سازه پشتيبان به جاي پروفيل هاي فلزي از شيشه هاي عمودي ضخيم تشکيل ميشود که به آنها فين گلس گفته ميشود. اين شيشه ها مانند ستون عمل ميکنند و بار شيشه هاي اصلي نما را تحمل مينمايند. سيستم فين گلس بيشترين ميزان شفافيت را فراهم ميکند، چون سازه ديده شده با سطح نما يک جنس و نامحسوس است. اين مدل براي پروژه هايي که نور طبيعي اهميت زيادي دارد يا طراحي داخلي و خارجي بايد کاملا يکپارچه باشد، انتخاب بسيار مناسبي است.
نماي اسپايپر اسپيس فريم (Space Frame)
اسپيس فريم يک سازه سه بعدي سبک و بسيار مقاوم است که از ترکيب المان هاي فلزي متصل به هم ايجاد ميشود. استفاده از اين ساختار در نماي اسپايپر امکان پوشش دهانه هاي بسيار گسترده را فراهم ميکند. اين سيستم براي ساختمان هاي بزرگ، سالن هاي ورزشي، سوله ها و هر پروژه اي که مقاومت بالا و دهانه باز لازم باشد مناسب است. بارها به شکل يکنواخت در تمام نقاط سازه توزيع ميشود و به همين دليل از نظر پايداري بسيار قابل اعتماد است.
| نوع نما |
روش سازه پشتیبان |
شفافیت و دید |
مقاومت و تحمل بار |
کاربرد متداول |
نکات اجرایی |
| فین گلس |
تیغه های شیشه ای عمودی |
بسیار شفاف و یکپارچه |
مناسب برای دهانه های متوسط |
ساختمان های مدرن، اداری و تجاری |
شیشه ها به عنوان سازه پشتیبان عمل می کنند؛ نیاز به شیشه های لمینت یا ضخیم |
| کابلی یا کششی |
کابل های فولادی کششی |
شفافیت حداکثری، دید باز |
تحمل بار بالا در جهت کششی |
فضاهای نمایشگاهی، هتل، لابی برج، سالن های بزرگ |
حساس به دقت نصب و اتصالات استاندارد؛ پوشش دهانه های بزرگ بدون سازه حجیم |
| لوله ای یا خرپایی |
لوله های استیل یا خرپا |
شفافیت خوب، نمای مدرن |
مقاومت بالا در برابر فشار، باد و بار |
ساختمان های تجاری و اداری، نمای برج ها |
نصب آسان تر نسبت به کابل؛ مناسب دهانه های متوسط تا بزرگ |
کاربرد نماي اسپاييدر
نماي اسپاييدر يکي از مدرن ترين سيستم هاي نماي شيشه اي است که با حذف فريم هاي ضخيم و استفاده از اتصالات دقيق، ظاهر ساختمان را يکپارچه و مينيمال ميکند. اين نما نه تنها زيبايي بصري بالايي دارد بلکه مقاومت و پايداري مناسبي در برابر فشار، باد و ضربه ارائه مي دهد. استفاده از شيشه هاي سکوريت و لمينت باعث افزايش ايمني و ايجاد عايق حرارتي و صوتي مناسب براي ساختمان ميشود و فضاي داخلي را روشن و دلنشين نگه ميدارد.

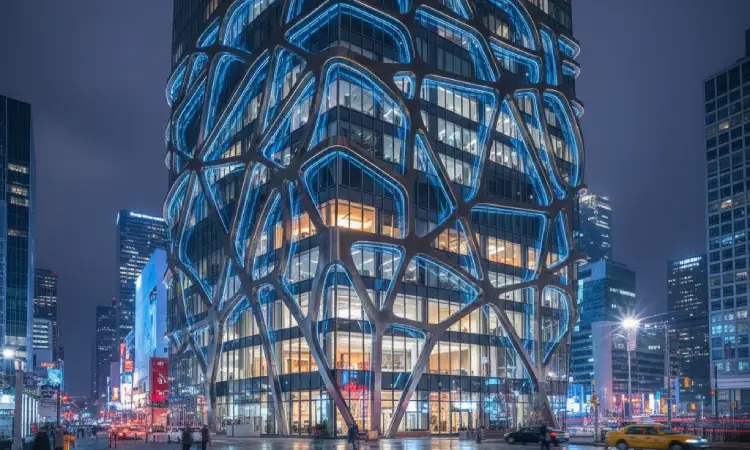

نماي اسپاييدر در ساختمان هاي تجاري، اداري، نمايشگاهي و مسکوني لوکس کاربرد گسترده دارد. اين سيستم به علت شفافيت بالا امکان انتقال نور طبيعي، ايجاد ديد باز و جلوه معماري مدرن را فراهم ميکند. همچنين قابليت استفاده از انواع شيشه هاي مات، رنگي و رفلکس باعث ميشود طراحان بتوانند نما را با سبک معماري و نياز پروژه هماهنگ کنند و ارزش ساختمان را افزايش دهند.

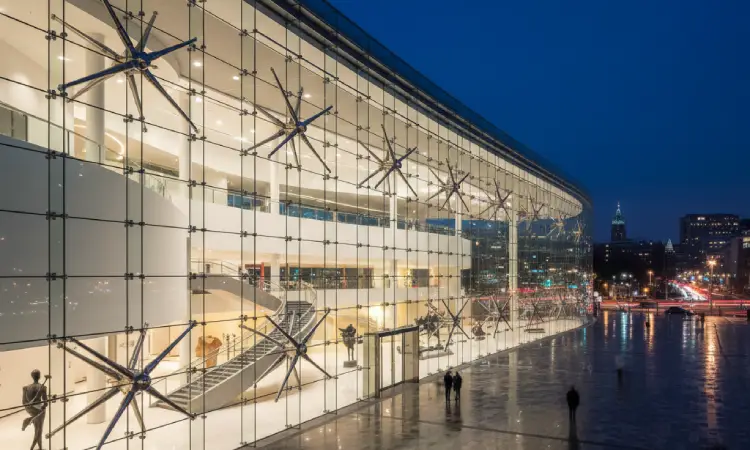

مزاياي نماي شيشه اي اسپايپر
نماي شيشه اي اسپايپر يکي از مدرن ترين سيستم هاي نماهاي شيشه اي است که با حذف فريم هاي ضخيم، ظاهري يکپارچه، شفاف و مدرن به ساختمان مي بخشد. اين نما نه تنها باعث زيبايي و جذابيت بصري ميشود، بلکه ويژگي هاي فني مهمي دارد که آن را به انتخابي حرفه اي براي ساختمان هاي اداري، تجاري و لوکس تبديل ميکند.
نماي اسپايپر با حذف فريم هاي ضخيم، يک نماي شفاف و يکپارچه ايجاد ميکند که ديد داخلي و خارجي بدون مزاحمت حفظ شود. امکان استفاده از انواع شيشه سکوريت در رنگ ها و طرح هاي متنوع باعث ميشود نما با هر سبک معماري به خوبي هماهنگ شود و جذابيت ساختمان دوچندان گردد.
- مقاومت بالا و عملکرد ايمن
در نماي اسپايپر از شيشه هاي سکوريت و لمينت استفاده ميشود که مقاومت زيادي در برابر فشار، ضربه، باد هاي شديد و تغييرات دمايي دارند. اين سيستم همچنين عايق حرارتي و صوتي مناسبي ايجاد ميکند و شيشه سکوريت در برابر حرارت و آتش پايداري بالايي دارد، بنابراين هم ايمني ساختمان تضمين ميشود و هم کارايي انرژي بهينه ميگردد.
- کنترل نور و قابليت انتخاب متنوع
سيستم اسپايپر امکان کنترل ميزان نور ورودي را با انتخاب نوع شيشه فراهم ميکند. شيشه هاي مات، رنگي، رفلکس يا شفاف بسته به نياز پروژه قابل استفاده هستند. اتصالات دقيق اسپايپر باعث ميشود شيشه بدون قاب ديده شود و مسير ديد مسدود نگردد، که اين ويژگي براي فضاهاي تجاري، نمايشگاهي و ساختمان هاي لوکس بسيار مهم است.
معايب نماي اسپايدر
نماي اسپايدر با تمام زيبايي و شفافيت بالاي خود، برخي محدوديت ها و چالش هاي فني دارد. اجراي اين نما نياز به دقت و مهندسي بالا دارد و کوچک ترين خطا در نصب اتصالات يا شيشه مي تواند باعث کاهش ايمني يا زيبايي نما شود. همچنين استفاده از شيشه هاي ضخيم و مقاوم هزينه تمام شده پروژه را نسبت به نماهاي سنتي افزايش مي دهد و نگهداري آن نياز به توجه و مراقبت مستمر دارد.
يکي ديگر از محدوديت هاي اين نما حساسيت آن نسبت به ضربه هاي شديد و تغييرات دمايي است. هرچند شيشه هاي سکوريت و لمينت مقاومت بالايي دارند، اما در صورت ضربه شديد يا نقص در نصب، امکان ترک خوردگي يا شکستگي وجود دارد. همچنين نماهاي اسپايدر در برابر نفوذ آب و هوا بايد به صورت کامل درزگيري شوند تا عملکرد بهينه داشته باشند، در غير اين صورت مشکلاتي مانند نشت آب يا کاهش عايق حرارتي ممکن است رخ دهد.

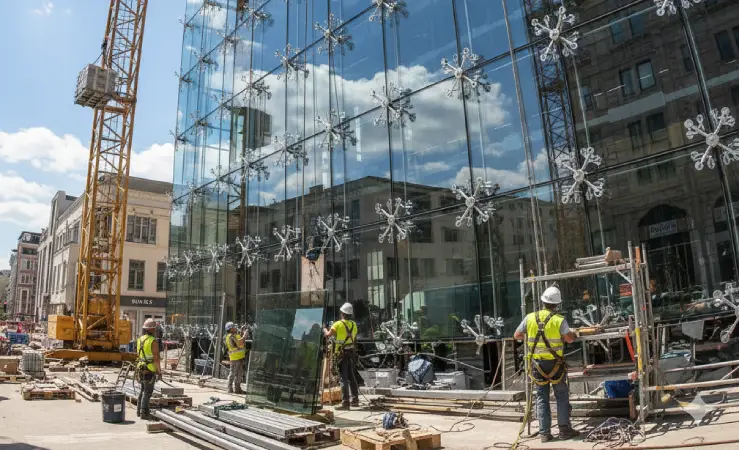

نصب نماي شيشه اي اسپايدر
نصب نماي شيشه اي اسپايدر نياز به دقت و هماهنگي بالا دارد تا هم زيبايي و شفافيت نما حفظ شود و هم ايمني ساختمان تضمين گردد. اين فرآيند شامل مراحل مشخصي است که هر کدام تاثير مستقيم بر استحکام و دوام نما دارند.
- نصب لوله هاي استيل سازه پشتيبان
لوله هاي استيل از بالا تا پايين نما قرار ميگيرند و نقش ستون هاي نگه دارنده را دارند. اين لوله ها بايد کاملا عمودي و محکم نصب شوند تا بار شيشه ها به صورت يکنواخت توزيع شود.
- اتصال بست هاي اسپايدر به لوله ها
بست هاي مخصوص که شیشه به آن ها متصل ميشود (بست هاي اسپايدر) به لوله ها جوش داده ميشوند و در محل تعيين شده محکم ميگردند. اين بست ها نقش مستقيم در ايمني و ثبات نما دارند.

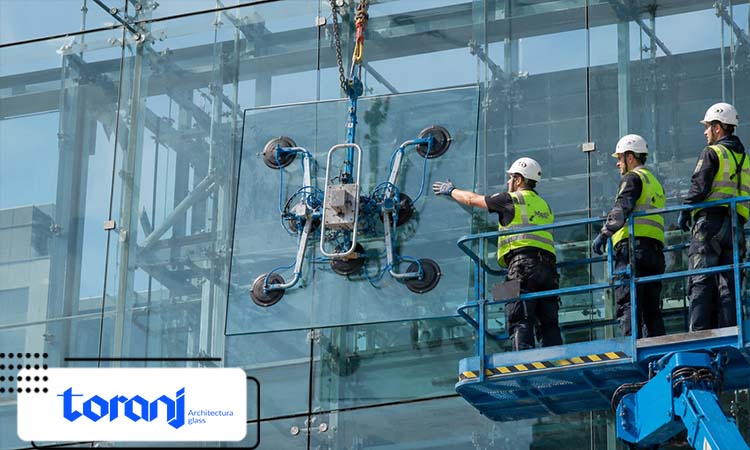

- نصب شيشه هاي سکوريت
شيشه هاي سکوريت از قبل توليد شده، که مي توانند تک جداره يا دو جداره با ابعاد و قطرهاي مختلف باشند، به بست هاي اسپايدر متصل ميشوند. بست ها مي توانند از نوع X (چهار وجهي) يا Y (سه وجهي) باشند.
- پر کردن فاصله بين شيشه ها
بين هر شيشه فاصله اي حدود 1 تا 1.5 سانتي متر وجود دارد که با چسب هاي پر کننده بي رنگ مانند چسب سيليکوني پر ميشود. اين فاصله به منظور جلوگيري از شکستگي شيشه در مواقعي مانند نشست زمين يا زلزله ايجاد شده است، تا در صورت جابجايي يا فشار، شيشه ها دچار ترک يا شکستگي نشوند.
فضاهاي پيشنهادي نماي شيشه اي اسپايدر

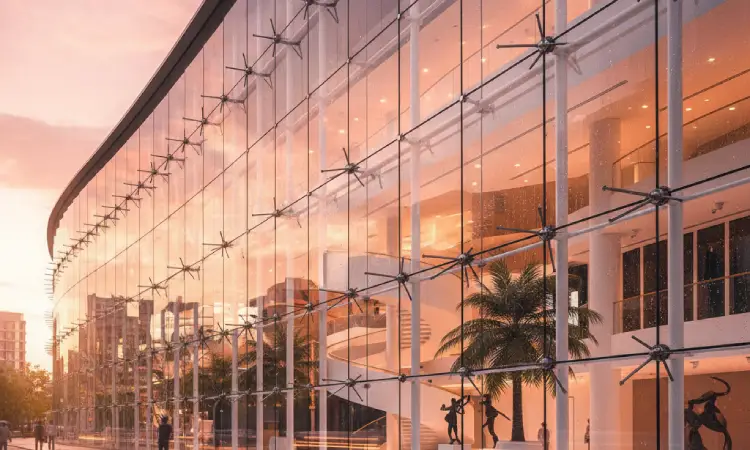

نماي شيشه اي اسپايدر به دليل شفافيت بالا و ظاهر يکپارچه، براي فضاهايي که نماي مدرن و ديد باز اهميت دارد بسيار مناسب است. اين نما براي ساختمان هاي تجاري، اداري و هتل ها ايده آل است و مي تواند جذابيت بصري ورودي ها و نماهاي اصلي را افزايش دهد. شفافيت شيشه هاي اسپايدر امکان انتقال نور طبيعي به داخل ساختمان را فراهم ميکند و فضاي داخلي را روشن و دلنشين مي سازد.
اين سيستم همچنين براي گالري ها، سالن هاي نمايشگاهي، ويلاهاي لوکس و ساختمان هاي مسکوني مدرن بسيار کاربرد دارد. استفاده از انواع شيشه هاي رنگي، مات يا رفلکس در نماي اسپايدر امکان هماهنگي با سبک معماري و طراحي داخلي را فراهم ميکند و به طراحان انعطاف پذيري بالايي مي دهد. همچنين قابليت پوشش دهانه هاي بزرگ بدون نياز به سازه هاي حجيم، اين نما را براي فضاهاي بزرگ و باز نيز مناسب ساخته است.
قیمت نمای شیشه اسپایدر
این نوع نما در برابر سایر نماهای شیشه ای همچون نمای شیشه ای فریم لس یا نمای شیشه ای کرتین وال به دلیل محاسباتی که جهت نصب آن مورد نیاز می باشد و همچنین اتصالات .متریالی که در آن به کار می رود از قیمت بالاتری برخوردار است. فاکتور های متعددی در قیمت نمای شیشه ای اسپایدر دخیل می باشد که به طور مثال ابعاد نمای شیشه ای ، نوع و ضخامت شیشه به کار رفته ( شیشه سکوریت ساده یا به همراه شیشه لمینت ) ، تعداد اتصالات به کار رفته و پروفیل های مورد نیاز جهت اجرای نمای شیشه ای و… همگی در قیمت شیشه اسپایدر یا هزینه نمای شیشه ای اسپایدر تاثیرگذار می باشد.
بنابراین برای تخمین قیمت نمای شیشه ای اسپایدر می بایست پس از بررسی ساختار نمای مورد نظر و آنالیز دقیق آن توسط کارشناسان ، هزینه کلی و قیمت نمای شیشه ای را بدست آورد. برای مشاوره در زمینه اجرای انواع نمای شیشه ای می توانید با کارشناسان شرکت ترنج آذین در ارتباط باشید.
سخن پایانی
نمای شیشهای اسپایدر یکی از مدرن‌ترین و زیباترین سبک‌های نمای شیشهای است که علاوه بر ایجاد جلوهای خاص و منحصر‌به‌فرد، از نظر مقاومت و ایمنی نیز در سطح بالایی قرار دارد. استفاده از شیشه سکوریت و لمینت در این نوع نما باعث میشود در برابر فشار، ضربه، باد و حتی زلزله مقاومت بالایی داشته باشد. همچنین به دلیل حذف فریم‌های اضافه، دید و نور طبیعی بیشتری وارد فضای داخلی میشود که همین ویژگی آن را به انتخابی محبوب در پروژه‌های تجاری، اداری، هتلها و مراکز خرید تبدیل کرده است.
شرکت ترنج با تخصص و تجربه در طراحی و اجرای انواع نمای شیشهای به‌ویژه نمای اسپایدر، آماده ارائه مشاوره و خدمات حرفه‌ای به کارفرمایان محترم می‌باشد.
سوالات متداول
1. نمای شیشهای اسپایدر چیست؟
نمای اسپایدر نوعی نمای شیشهای مدرن است که شیشهها به وسیله اتصالات نقطهای (بستهای اسپایدر) به سازه فلزی یا کابلی متصل میشوند و به دلیل حذف فریمها، جلوهای شفاف و مدرن ایجاد میکنند.
2. چه نوع شیشهای در نمای اسپایدر استفاده میشود؟
معمولاً از شیشه سکوریت یا لمینت با ضخامت ۱۰ تا ۱۲ میلیمتر استفاده میشود تا هم ایمنی و هم مقاومت بالایی در برابر ضربه و حرارت داشته باشد.
3. آیا نمای شیشهای اسپایدر ایمن است؟
بله. این نوع نما در برابر فشار باد، طوفان و حتی زلزله طراحی و محاسبه میشود و به دلیل نوع اتصالات و استفاده از شیشه مقاوم، ایمنی بالایی دارد.
4. هزینه اجرای نمای شیشهای اسپایدر چقدر است؟
قیمت این نما به عوامل مختلفی مثل ابعاد سازه، نوع و ضخامت شیشه، تعداد اتصالات و پروفیل‌های مورد نیاز بستگی دارد. برای برآورد دقیق هزینه لازم است توسط کارشناسان بررسی و محاسبه شود.
5. نمای اسپایدر بیشتر در چه ساختمانهایی کاربرد دارد؟
این نما به دلیل زیبایی و مقاومت بالا در مراکز خرید، برجها، ساختمانهای اداری، هتلها و فرودگاهها بیشتر مورد استفاده قرار میگیرد.
